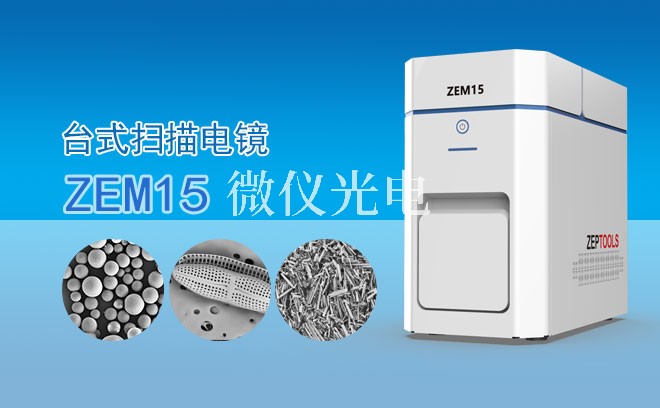

在科研實驗中，觀察樣品的微觀形貌與成分是揭示物質本質的關鍵。掃描電鏡憑借其獨特的成像原理與技術優勢，已成為材料科學、生物學、納米技術等領域不可或缺的研究工具。本文將從技術原理、核心功能、跨學科應用及前沿進展四個維度，解析SEM掃描電鏡在科研實驗中的多元價值。

一、技術原理：以“電子束”為筆繪制微觀畫卷

掃描電鏡通過高能電子束與樣品表面的相互作用實現成像。當電子束轟擊樣品時，會產生二次電子、背散射電子、特征X射線等多種信號。探測器捕獲這些信號后，經信號處理系統轉化為樣品的形貌、成分與晶體學信息。其核心優勢在于：

高分辨率與大景深：橫向分辨率可達1納米，景深是光學顯微鏡的數百倍，可清晰呈現樣品的三維立體結構。

廣泛的樣品適應性：支持塊狀、粉末、纖維等多種形態樣品，且無需特殊制樣（如導電性差的樣品需噴金處理）。

多信息耦合能力：可同步獲取形貌、成分（EDS能譜分析）、晶體取向（EBSD分析）等多維度數據。

二、核心功能：從形貌觀察到成分分析的全鏈條覆蓋

1. 微觀形貌觀測

材料表面分析：SEM掃描電鏡可直觀展示金屬、陶瓷、高分子等材料的表面形貌，如金屬腐蝕坑、陶瓷晶粒尺寸、高分子復合材料界面結合情況。

生物樣品成像：在低真空模式下，可直接觀察未經導電處理的生物樣品（如細胞、組織切片），避免傳統電鏡制樣導致的形貌失真。

2. 成分與元素分析

EDS能譜分析：通過檢測特征X射線，可定性/定量分析樣品表面的元素組成與分布。例如，在合金材料中識別微量添加元素，或在礦物中探測稀土元素。

面掃描與線掃描：生成元素分布圖，揭示樣品中不同區域的成分差異，為材料偏析、污染分析提供依據。

3. 晶體學表征

EBSD技術：結合電子背散射衍射（EBSD），可分析晶體取向、晶界類型、相分布等微觀織構信息。例如，研究金屬材料變形后的織構演化，或半導體材料中的晶體缺陷。

三、跨學科應用：從基礎研究到工業創新的橋梁

1. 材料科學研究

金屬材料：分析疲勞裂紋擴展路徑，評估涂層與基體的結合強度。

高分子材料：觀察相分離結構，研究增韌機理。

新能源材料：表征電池電極的孔隙結構，優化電解液浸潤性。

2. 生命科學研究

細胞生物學：觀察細胞骨架、細胞外基質的三維結構，研究細胞遷移機制。

組織工程：評估支架材料的孔隙率與連通性，指導組織再生設計。

微生物學：分析生物被膜的立體結構，揭示微生物群落相互作用。

3. 地質與考古研究

礦物分析：鑒定礦物晶體形貌，研究成礦過程。

文物修復：分析古代金屬器物的腐蝕產物，制定保護方案。

四、Z新技術進展：突破傳統局限的革新

1. 環境掃描電鏡（ESEM）技術

技術突破：傳統SEM需在高真空環境下工作，ESEM通過氣體壓力限制裝置，可在低真空甚至潮濕環境中成像，直接觀察含水樣品（如活細胞、濕潤土壤）。

應用案例：在食品科學中，ESEM可實時觀察冰淇淋的冰晶生長過程；在環境科學中，分析大氣顆粒物的吸濕性。

2. 原位實驗平臺

力-熱-電耦合加載：集成力學拉伸、加熱、電場加載等模塊，可在成像過程中實時監測樣品在外部刺激下的形貌與性能變化。例如，研究鋰離子電池充放電過程中的電極體積膨脹。

液體池技術：在電鏡艙內構建微流控系統，實現液體環境中生物樣品（如細胞、蛋白質）的動態觀測。

3. 人工智能輔助分析

圖像處理：利用深度學習算法自動識別樣品中的關鍵結構（如晶界、孔洞），提升數據分析效率。

三維重構：結合傾斜系列成像與機器學習模型，實現樣品內部結構的三維可視化。

五、挑戰與未來展望

盡管SEM在科研實驗中展現出巨大潛力，但仍面臨一些挑戰：

樣品制備復雜性：部分樣品需噴金、碳涂層等處理，可能引入假象。新型低電壓SEM與環境SEM技術可減少制樣需求。

大數據處理：高分辨率成像產生的海量數據對存儲與計算能力提出更高要求，需結合云計算與邊緣計算技術優化工作流程。

多模態融合：將SEM與拉曼光譜、原子力顯微鏡等技術結合，構建跨尺度、多維度的樣品表征平臺，將是未來發展的重要方向。

SEM掃描電鏡以其獨特的成像機制與技術優勢，正在深刻改變科研實驗的研究范式。從解析材料的微觀形貌，到同步獲取成分與晶體學信息，再到設計高性能新材料，掃描電鏡已成為科研領域不可或缺的“微觀之眼”。隨著技術的不斷革新，SEM掃描電鏡有望在能源存儲、生物醫學、智能制造等領域發揮更加關鍵的作用，推動人類對物質世界的認知邁向新高度。
